Mein "Lieblingsgerät"

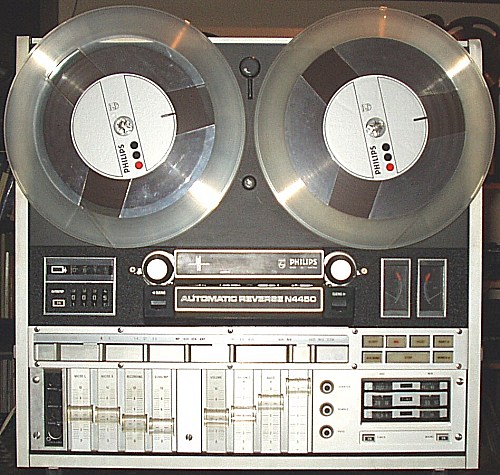

Menuegrafik links unten Schon aufgrund seiner Größe ein imposanter Anblick.

Es gibt kaum eine Funktion, die in dieser Maschine nicht eingebaut ist (siehe technische Daten).
Interessante Details sind z.b. die eingebaute Schaltuhr für Timeraufnahmen oder die "Flachbahnregler".
Diese Schieberegler sind in Wirklichkeit gar keine, sondern sie betätigen, über Zahnräder, intern "normale" Potentiometer.
Durch seine vielen Eingänge (auch Phono Magnet), der eingebauten Endsufe und dem abschaltbaren Laufwerk ist das Gerät auch sehr gut als HiFi-Verstärker zu gebrauchen.

  Platzhaltergrafik

Herstellerdaten:  N 4450
Hersteller: Deutsche Philips GmbH
Spuren: 4 Spur
Bandgeschwindigkeiten: 4,75, 9,5 und 19 cm/s
Max. Spulendurchmesser: 26,5 cm
Antriebsart: drei Motoren, automatische Umschaltung des Bandlaufs am Bandende in Gegenrichtung
Kopfbestückung: 6 Tonköpfe
Eingänge: Mikrofon: 0,1 mV, 2 kOhm
Radio: 2 mV, 20 kOhm
Reserve: 100 mV, 1 MOhm
Phono (krist.) 100 mV, 1 MOhm
Phono (dyn.) 1,5 mV, 47 kOhm
Ausgänge: 1 V, 50 kOhm
Kopfhörer max. 3 V, 400 - 600 Ohm
4 Ohm für Lautsprecher
Verstärkerausstattung: 2x 20 Watt Sinus (DIN 45500)
Aussteuerungsanzeige: 2 VU-Meter
Lautsprecherbestückung: ---
Frequenzgang: 4,75 cm/s: 60 bis 8000 Hz
9,5 cm/s: 40 bis 15000 Hz
19 cm/s: 40 bis 20000 Hz
Höhenaussteuerbarkeit: ---
Klirrgrad: < 3%
Übersprechdämpfung: > 60 dB (1000 Hz, gegenseitige Doppelspuraufzeichnung)
Fremdspannungsabstand: 45 dB (19 cm/s)
(Vollaussteuerung)
Ruhegeräuschspannungsabstand: 50 dB
(Vollaussteuerung)
Gleichlaufschwankungen: < 0,3 % (4,75 cm/s)
< 0,2 % (9,5 cm/s)
< 0,15 % (19 cm/s)
Max. Abweichung der mittleren Geschwindigkeit: +/- 1 %
Löschdämpfung: > 65 dB
Vormagnetisierungs- und Löschfrequenz: 114 kHz
Dämpfung einer Spur durch Löschen der anderen: < 0,5 dB
Abmessungen (BxHxT in mm): 520 x 210 x 500
Gewicht: ca. 20 kg
Unverbindlicher Richtpreis: 2495,- DM (1974)
Besonderheiten: Automatic Reverse: Aufnahme und Wiedergabe in beiden Laufrichtungen mit automatischer Umschaltung am Bandende (abschaltbar). Suchautomatik: schneller Suchlauf mit automatischem Stop an vorgewählter Bandstelle sowie automatische Bandendabschaltung. Eingebaute Zeitschaltuhr. Elektronische Tiptasten für die Steuerung des Laufwerks. Anschlußmöglichkeit für Fernbedienung N 6719 für alle Laufwerksfunktionen. Eingebaute Bandklebeschiene. Elegante Flachbahnregler. Spulengröße max. 26,5 cm. Als HiFi-verstärker verwendbar (Laufwerk abschaltbar). Ausgangsleistung 2x 20 Watt Sinus.6 Tonköpfe. Vor- Hinterbandkontrolle, Echo, Nachhall, Multiplay. Zuschaltbare Filter Scratch, Rumble, Physiologie. Variable Umspulgeschwindigkeit. Elektronische Bandzugkontrolle. 3 Bandgeschwindigkeiten. 4 Spur-Technik. Volltransistorisiert. Elegantes Gehäuse (Holz mit Kunstlederkaschierung) und Klarsichtdeckel.

  Platzhaltergrafik

  Die Bedienelemente (von links nach rechts):
Eingangswahlschalter, Vor- Hinterbandschalter, Spurwahlschalter, Funktionsschalter (Multiplay, Normal, Echo, Verstärkerbetrieb), Geschwindigkeitsschalter, Laufrichtung (Normal/Reverse), Schalter für variable Umspulgeschwindigkeit
Anschlüsse für Mikrofon, Tonbandgerät und Kopfhöhrer (hinter einer Klappe), Mikrofoneingangsregler (links und rechts), Eingangsregler f�r andere Eingänge, Echo/Multiplay-Regler, Lautstärkeregler, Balanceregler, Tiefenregler, Höhenregler, Loudness-Schalter, Rumpelfilter, Höhenfilter, Schaltuhr (Ein/Aus), Schaltuhr, Netzschalter

  Platzhaltergrafik

  6 Tonköpfe, 2 Capstanwellen, 2 Andruckrollen.
  Platzhaltergrafik

  Rückwärtige Ansicht mit geöffneter Abdeckung.
Links oben ist der Stecker für die Fernbedienung zu sehen.

  Platzhaltergrafik
  Original Zubehör
  Platzhaltergrafik

  Kabel-Fernbedienung "N6719"
  Platzhaltergrafik

  NAB-Spule, 26,5 cm, ALU, "schwere Ausführung"
  Platzhaltergrafik

  Philips-Pflegeset mit Kunstoff- (antimagnetisch) und Universal-Schraubendrehern, Alkohol-Fläschchen und Q-Tips (zur Tonkopfreinigung)
