Die "Fremdsprachenbeibringmaschine"

Menuegrafik links unten Dieses Gerät wurde in den (vermutlich) 70er Jahren in großen Sprachstudios eingesetzt.
Technisch ist es mit anderen ASC Geräten und auch den Braun Geräten (TG 1000/1020) recht nah verwandt. Teilweise wurden sogar gleiche (besonders mechanische) Bauteile verwendet. Die Ähnlichkeit zu den Braun Geräten ergibt sich aus der Tatsache, das die Firma ASC meines Wissens von einigen ehemaligen Ingenieuren der Fa. Braun gegründet wurde.
Aufgrund des besonderen Anwendungszweckes, sind jedoch auch große Unterschiede zu "normalen" Tonbandgeräten vorhanden.

  Platzhaltergrafik

Herstellerdaten:  AS 4002S
Hersteller: Audio System Componenten (ASC)
Spuren: 2
Bandgeschwindigkeiten: 9,5 cm/s
Max. Spulendurchmesser: 18 cm
Antriebsart: 3 Motoren
Kopfbestückung: 3 Tonköpfe
Eingänge: Mikrofon:
Ausgänge: Kopfhörer:
Verstärkerausstattung: ---
Aussteuerungsanzeige: ---
Lautsprecherbestückung: ---
Frequenzgang: ---
Höhenaussteuerbarkeit: ---
Klirrgrad: ---
Übersprechdämpfung: ---
Fremdspannungsabstand: ---
Ruhegeräuschspannungsabstand: ---
Gleichlaufschwankungen: ---
Max. Abweichung der mittleren Geschwindigkeit: ---
Löschdämpfung: ---
Vormagnetisierungs- und Löschfrequenz: ---
Dämpfung einer Spur durch Löschen der anderen: ---
Abmessungen (BxHxT in mm): 420 x 150 x 330
Gewicht: ca. 18 kg
Unverbindlicher Richtpreis: ---
Besonderheiten: Spezielles Tonbandgerät für Sprachlehranlagen. Einbaugerät mit separatem Bedienteil. Relaisgesteuert.

  Platzhaltergrafik

  Das separate Bedienteil

Ein interessantes Detail ist hier das eingebaute Bandzählwerk. Die Steuerung hierfür erfolgt über einen im Tonbandgerät eingebauten Impulsgeber. Die, über das sichtbare Kabel übertragenen, Impulse werden dann im Bedienteil ausgewertet und das Zählwerk durch eine Motor/Getriebe Einheit angetrieben.

  Platzhaltergrafik

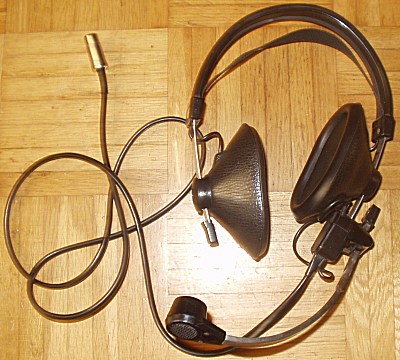

  Die Hör/Sprech-Einheit

Kopfhörer/Mikrofon Kombination zur Aufnahme und Wiedergabe. Der Tragekomfort läßt dann doch einiges zu wünschen übrig. Das hat sicher bei einigen Sprachschülern zu "heißen Ohren" geführt.
